給糸装置

YSJ

 (半積極送り給糸装置)
YSJ ・スリム設計の縦型形状で作業性向上と省スペース化
・編成可能糸種が拡大
・糸が絡みにくく稼働率アップ
・給糸テンション安定により高品質な編地生産可能
ページのトップへ戻る

ストップモーション

ボトムストップモーション

 (糸切れ検知ディバイス)
BSM ・スリム形状で糸通しの作業性アップ
・糸切れ感知スピード・編機停止スピード向上で編機の稼働率アップ
・イージーメンテナンス&ユーザフレンドリー
ページのトップへ戻る

オートニット

ATSS/ACSS

 FUKUHARAオートニット　生産準備・生産中の調整作業時間の短縮
ATSS
　　　　　　　　　(ATSS)		 ACSS
　　　　　　　　　(ACSS)
オートテープスピードシステム(ATSS)と、オートセントラルステッチシステム(ACSS)から構成されるオートニットでは、ステッチ量や給糸量は、すべて、オペレーションパネルから調整できます。　生産開始前、生産中の調整が短時間で行えるのみならず、製品の反復再現にも貢献します。
ページのトップへ戻る

フレーム

OD-frame
（開反巻取）

 開反巻取装置により、ベア天のセンターマーク解消。編地生産後の工程の省力化に貢献
OD5-frame、OD5B-frame 【OD5巻取 （Open width take up device）】

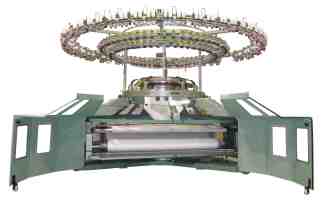

OD5-frameOD5-frame
MODEL: OD5-MXC-E3.2RE
OD5B-frameOD5B-frame
MODEL: OD5B-M-LPJ3B
編み立て中の編地を巻取ローラ手前で開反し、拡布して巻き取る装置がOD巻取です。 折り皺になる前に編地をカットして広げる為 、センターマークのない編地が得られます。このOD5（シングルニット用）、OD5B（ダブルニット用）巻取を使用すれば、スパンデックス糸を使用した編地もセンターマーク無しで安心して編み立てることが出来ます。
＜ 主な機能と特長 ＞
・1. サーボモータ駆動
従来の開反巻取は、生産量変化に伴う巻取量の変更においてギア交換やQAPの調整が必要でしたがOD5巻取は、サーボモータ駆動の為、巻取量をオペレーションパネルに入力するだけで簡単に変更できます。巻取量は0.1mm単位の数値を入力でき、自由な調整を可能としました。 また、ギア交換・QAP調整の作業は不要となり、作業性が大幅に向上します。
＊OD5、OD5Bのスーパーハイレッグ（700mm巻）仕様では3モータ駆動の為、テイクアップロールとフリクションロールの速比もオペレーションパネルの操作で変更でき、編地ロールのより細やかな制御が可能です。
・2. 軽量化
OD5、OD5B巻取では、従来の巻取と比較して大幅な軽量化しています。よって編機にかかる負荷を軽減し、より高速化を実現しています。
・3. 新方式テイクアップローラ
従来の巻取は、開反巻きとチューブ巻き変更する際、ロールの回転方向を変える為のギア交換が必要でした。OD5、OD5B巻取は、開反巻きとチューブ巻きを変更する際のギア交換を不要とし、作業効率が大幅に向上します。
・4. スウィングタイプ・ラッチユニットの採用
スウィングタイプのラッチユニットを採用する事により、反物を取り出す際のラッチユニットの開閉が容易になりました。
・5. Mフレーム
OD5、OD5B巻取では、基本性を向上させたMフレームを標準とし、従来と比較してフレームの強度アップと精度アップ、レッグのコンパクト化を図り操作性が向上しています。また、従来OD4巻取の標準Vフレームで好評だった部分(編成部へのアクセスが容易な小型化や、摺動部やコンバーションに関わる部分)は、そのまま継承しています。
・6. スチール製ガードネット
安全性に優れた頑丈なスチール製ガードネットを採用。視認性の良い窓が設けられ、編み立て中の編地の確認が行い易くなっています。オプションでステップが取り付け可能となっています。
・7. 可動式カッターユニット
幅出し装置（カドラテックス）の幅に合わせてカッターユニットも移動し、常に最適な編地カット位置が設定できます。
・8. チューブラー巻取にも対応
巻取位置の移動や部品の組み替えで、チューブラー巻取に変更することが出来ます。
・9. 反物トレイを標準装備
編地ロール（反物）を編機の外へ取り出す時に使用する、自在キャスター付の反物トレイを標準装備しています。
　 　

MX-frame

 　

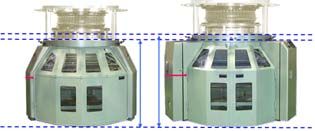

MX-FRAME_VX-FRAME
MXフレーム　　　　　　　VXフレーム
・ 摺動部やコンバーションに関わる部分は従来のVXフレームを継承。
・ フレームの強度アップと精度アップが図られています。（従来VXフレームよりも向上）
・ 編成部の作業性を考えた低フレーム化を実現。（従来VXフレームに比べ53mmの低フレーム）
・ レッグのコンパクト設計で、編成部への作業効率が向上。(レッグのコンパクト化)
・ 軽量化と強度アップを実現したガードネットを採用。
・ 軽量化、メンテナンス性を向上させたACT-6モーター式自動巻取を搭載。（巻取ロールの交換が容易に出来る構造）
・ カドラテックスを標準装備。
・ インチング・リモートボタンを標準装備。
・ ベーシックな編み組織の度目を瞬時に変更できる、セントラルステッチ機構を備えたMXCフレーム仕様(受注時オプション)
・ ワンハンドルを標準仕様。(機種によりダブルハンドルの場合がある)
・ 2枚扉仕様(受注時オプション)
ページのトップへ戻る

巻き取り装置

ACT Take-up
(ACT巻取装置)

 最適な巻取テンションを自動設定
ACT TAKEUP
モータを駆動源としており、常に安定した編地張力を得ることができます。 編地張力の調整は、オペレーションパネルから簡単に操作することができます。
　

Lapping Take-up
(振り落とし巻取装置)

 センターマーク対策に。
Lapping Take-up
スパンデックス・プレーティングを編成した時に、 問題になるのが、センターマークです。これを緩和するために開発された振落巻取装置は、編地をロール状に巻かずに折り畳んだ状態で編地を収納します。
大型の収納部を備え、大容量の編地にも十分対応できます。
ロール状に巻き取るACT中間巻取装置への改造も簡単に行えます。
ページのトップへ戻る

特殊工具

ダブルニット編機用
替釜工具

 ゲージ変更作業等でのニードルダイヤルの取り外しや取り付け時の位置合せが容易に、スピーディに行えます。
これ１台でVフレーム26"-38"に対応。
特殊工具 　特殊工具
注文番号：00-1124GA　　　　　　　　　＜編機設置状態＞
この工具は、クイックチェンジタイプに対応しています。
ただし、LECのSSアクチュエータタイプには対応していません。
ご注文は最寄のエージェントにお問合せください。
ページのトップへ戻る

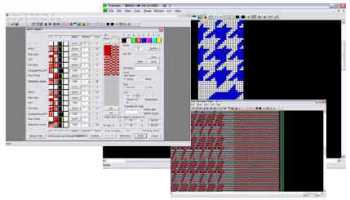

FDS(福原ニットデザインシステム)

FDS　FDS
【Windows対応ニットデザインシステム】
・ 当社製コンピュータジャガード編機の柄を作成するデザインシステム
・ Windowsの機能を最大限に発揮、最先端アプリケーションで構成
・ BMP、JPEG、TIFFへのデータ変換が可能
・ 他のアプリケーション（プリンター、スキャナー等）との連携にも対応
・ インターネット経由による柄転送に対応
・ 対応OS：Windows2000/XP/VISTA/7/8 (32ビット版)
注) 64ビット版では一部機能に制限があります
ページのトップへ戻る

FMA(福原モバイルモニタリングアプリ)～Wi-Fi端末へ編機情報を表示

FMA　
【Android対応モニタリングシステム】
スマートフォンやタブレット等のWi-Fi端末へ編機の状態（稼動スピードや停止要因等）をリアルタイムで表示することが可能です。また必要に応じて編機を遠隔停止させることも可能。
［動作環境］
・オペレーションパネルがFCP-60
・モバイル端末のオペレーションシステムがAndroid。iOSの端末（iPhoneやiPAD等）は不可
・Wi-Fi環境
