由天然纤维产生的磨损

织针表面的磨损

使用前的照片 ×35

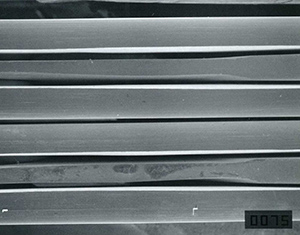

使用气流式精纺(open-ended)纱编织后的织针 ×35

使用的纱线如果含有研磨性粒子,织针表面就会出现消磨状磨损。

针钩•针舌的磨损

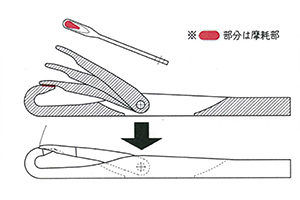

图示1针钩•针舌的磨损

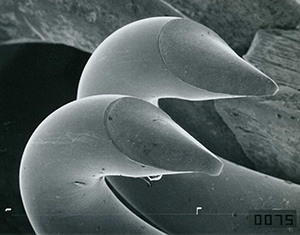

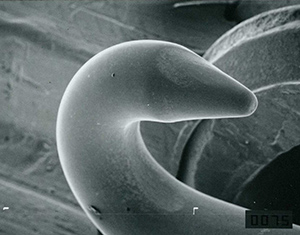

使用前的针钩 ×75

出现磨损的针钩 ×75

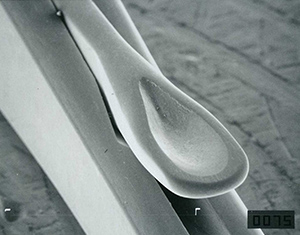

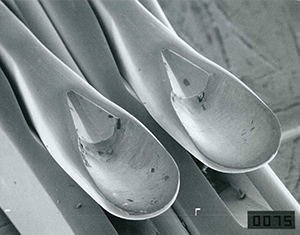

使用前针匙 ×75

出现磨损的针匙

附着•积蓄在针匙部位的研磨性粒子,当针舌闭合时双方的接触将产生磨损。

针舌中间部•舌槽的磨损

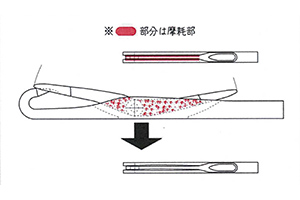

图2 舌干部位•舌槽内的磨损

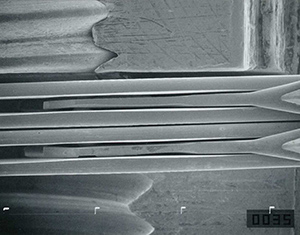

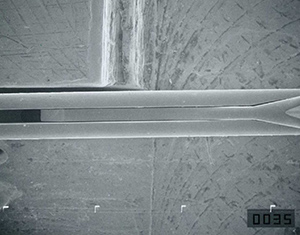

使用前的舌干部•舌槽 ×35

出现磨损的舌干•舌槽 ×35

磨损部位的放大

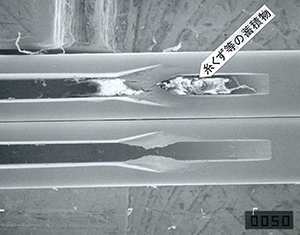

舌干部位附着的研磨性粒子进入舌槽内积蓄,随着针舌的开合动作在舌干部位以及舌槽内产生磨损。

针舌根部孔•铆钉的磨损

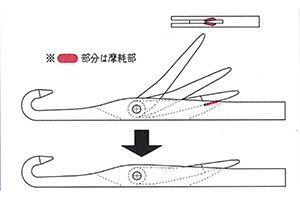

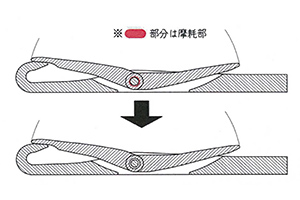

图示3 针舌根部孔•铆钉的磨损

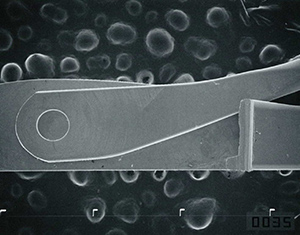

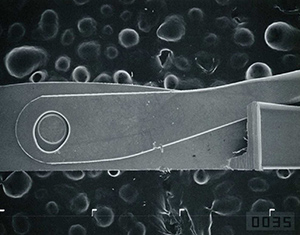

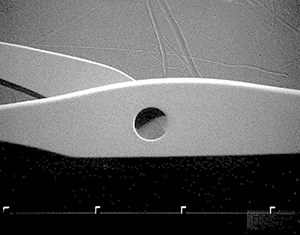

使用前的舌根孔•铆钉部位 ×755

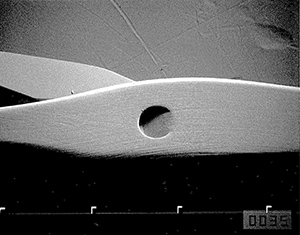

出现磨损的舌根孔•铆钉部位 ×75

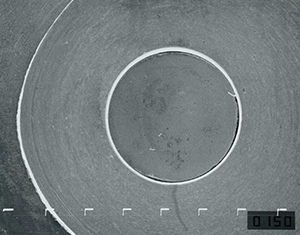

使用前的舌根孔•铆钉部位的放大 ×150

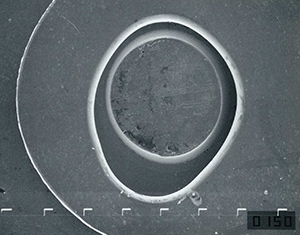

磨损的舌根孔•铆钉放大 ×150

舌槽内研磨性粒子的进入,在针舌回转轴近处产生磨损。

针舌背部•舌座的磨损

图示4 舌背部•舌座的磨损

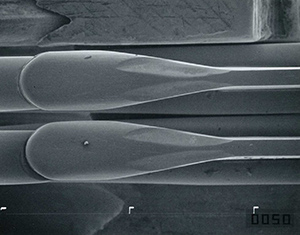

使用前的针舌背部 ×50

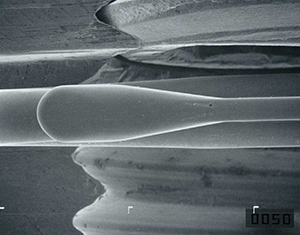

磨损的针舌背部 ×50

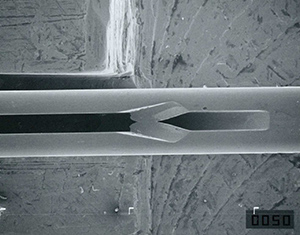

使用前的舌座 ×50

磨损的舌座 ×50

舌座部附着•积蓄的研磨性粒子,当针舌张开时接触的双方产生磨损。

天然纤维当中含有的研磨性粒子

气流式精纺(open-ended)纱等天然纤维中多见有研磨性粒子附着。使用这种纱线,织针的各部位往往容易产生磨损。

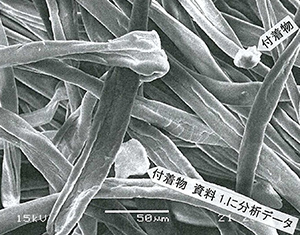

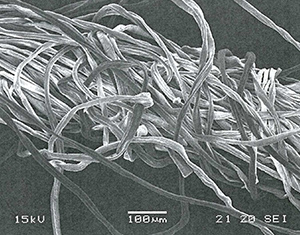

气流式精纺纱的表面 ×150

左侧照片的放大 ×500

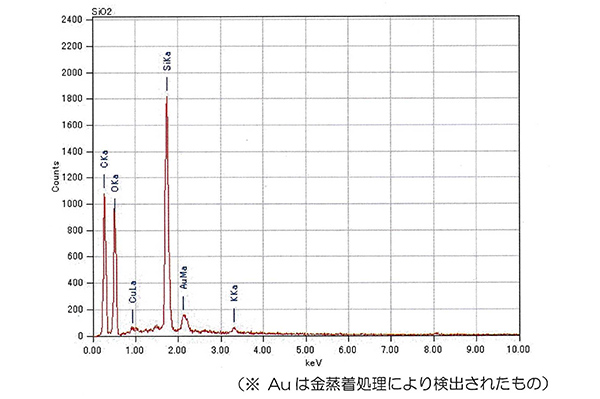

【资料1.附着物的数据分析】

分析的结果:附着在Fig.18,19纱线上的物质是SiO2(二氧化硅)。 由此,经过分析我们认为:附着在天然纤维上的诸如此类高磨损性不纯物质往往是在收获棉花时混进来的。
